主頁 > 產品中心 > SIEI西威變頻器 > 產品詳細
產品詳細

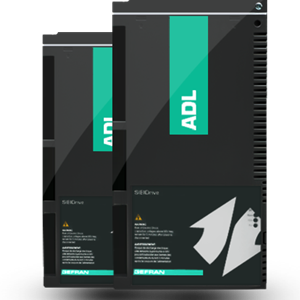

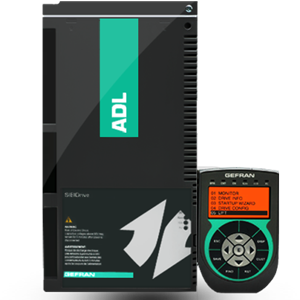

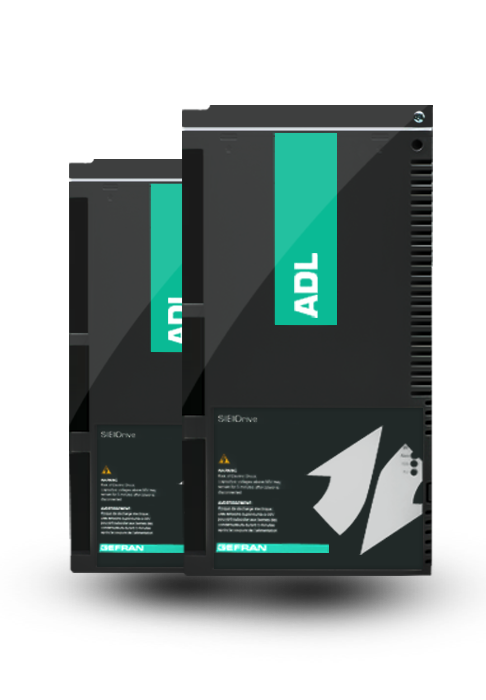

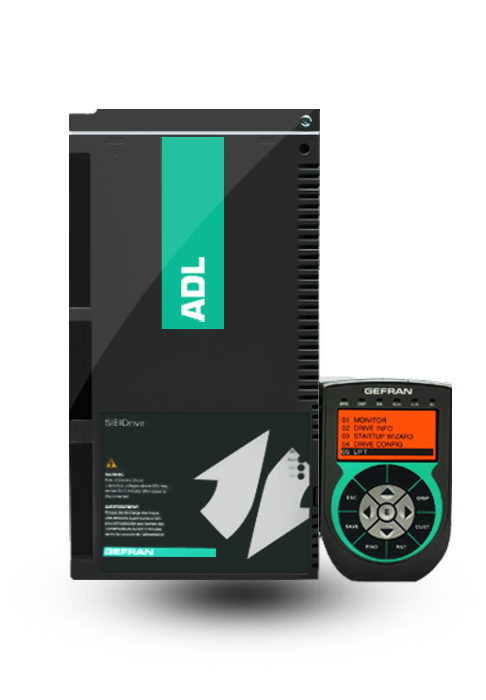

SIEI西威變頻器ADL系列

SIEI西威變頻器ADL系列型號 :

ADL200



相關產品 :
  • 西威變頻器 ADV200系列
  • SIEI西威變頻器 AVGL 系列
  • 西威變頻器 ADL300B系列
  • SIEI西威AVy2075-KBX系列
  • SIEI西威AVY系列同步/異步電梯專用變頻器
  • SIEI西威變頻器AVY-L系列
  • SIEI西威AVY(1015-1022-1030)KBX
  • SIEI西威扶梯專用變頻器
  • SIEI西威變頻器ADV系列
  • 西威變頻器 QUIX系列
  • 西威變頻器 AVY-M-NR 系列
  • AVY-M-NR操作面板
  • 概述:

    SIEI西威變頻器ADL系列技術特性

    SIEI西威變頻器ADL系列功能

    SIEI變頻器ADL200
    一、變頻器操作面板說明
    二、變頻器端口功能說明
    三、可插拔端子(控制回路)分配功能說明
    四、Heidehain(海德漢)ERN 1387插針?lè)植紙D與分頻接線圖
    五、菜單與調試參數

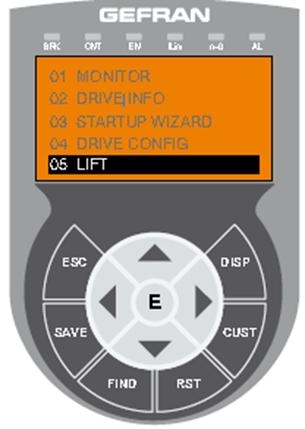

    一、           變頻器操作面板說明

    BRK      抱閘信號
    CNT      運行信號
    EN       變頻器使能信號
    LIM      變頻器輸出電流達到最大極限電流
    A-0       零速
    AL       變頻器有故障報警
    ESC      返回、取消
    SAVE     保存
    FIND     參數代碼
    RST      設置報警
    CUST     顯示10參數修改
    DISP      顯示某個目錄下的驅動運行參數
    E         確認
    ▲        上翻
    ▼        下翻
    ?        左翻
    ?        右翻




    二、變頻器端口功能說明
    L1,L2,L3變頻器的輸入線
    U,V,W變頻器的輸出線
    +BR1,C  接制動電阻
    9Enable)使能信號
    8(FWD) 正轉      7(REV)反轉
    12(COM) 公共端
    5(SPD1)多段速0   4(SPD2)多段速1
    3(SPD3)多段速2
    56、57(DRIVE OK)故障輸出(標準,可更改)
    54、55(BRAKE)抱閘檢測輸出(標準,可更改)
    端子與接線說明
    一、主線路注意事項
    1、制動電阻應接在BR1和C之間,不能接在C和D或者D和BR1之間,如果接錯會損壞變頻器
    2、主線路端子在接線時要擰緊,不然會影響變頻器和電機性能,容易產生故障.
    控制線路注意事項
    采用變頻器內部24V時,需要將變頻器11、12端子接入回路。
    當曳引機在安裝與設計相反時,如果要調換方向需要將13,14調換的同時,微機板上A+與A-、B+與B-也要調換。
    3接線端子定義可以參考下面接線圖



    端子
    端子功能
    最大值
    L1、L2、L3
    交流進線電壓
    230-15%   460+15%
    BR1、C
    制動單元

    C1、D
    直流母線電壓連線
    770VDC/1.65  輸出電流
    U、V、W
    電機連接線



    三、可插拔端子(控制回路)分配功能說明



    Terminals
    StripX1
    Function
    T1
    1
    /
    /
    2
    BrakeFble
    抱閘反饋信號
    3
    Mlt  spd  S2
    默認設置:多段數選擇2
    4
    Mlt  spd  S1
    默認設置:多段數選擇1
    5
    Mlt  spd  S0
    默認設置:多段數選擇0
    6
    Emergen cy mode
    應急模式
    7
    Start Rev Cmd
    反轉
    8
    Start Fwd Cmd
    正轉
    9
    Abilitazione Hw (Enable)
    使能
    10、11
    0(24V)
    +24V輸出  參考點12
    12
    +24V
    +24V輸出  參考點10、11
    T3
    50、51
    Door(Digital output4)
    門控制型號
    52、53
    Run Contactor(Digital output3)
    運行信號
    54、55
    Brake contactor(Digital output2)
    抱閘反饋
    56、57
    Drive OK(Digital output1
    變頻器故障
    T2
    40、41
    Analog input2
    可編程模擬輸入口2
    42、43
    Analog input1
    可編程模擬輸入口1
    44、45
    Analog 0utput2
    可編程模擬輸出口2
    46、47
    Analog 0utput1
    可編程模擬輸出口1
    48
    -10V out
    -10V輸出 參考點46
    49
    +10V out
    +10V輸出 參考點46




    四、Heidehain(海德漢)ERN 1387插針?lè)植紙D與分頻接線圖
    制動電阻選型
    實際選用制動電阻時,該表為10% ED的計算值。而電梯應用的制動周期比較頻繁,一般情況選用制動電阻的功率不得小于表中的功率,應該選擇偏大些。同步最好是選擇變頻器功率的30%。比如15KW的變頻器可以選擇15×30%=4.5KW的制動電阻。(異步不需要)。而阻值選用也要選得偏小些,但絕對不能低于表中最小的制動阻值。


    變頻器信號
    制動電阻型號
    P(KW)
    R(Ω)
    E(kJ)
    1055
    MRI/T900 68R
    1.5
    67-68
    33
    2075
    2110
    MRI/T1300 49R
    2
    36 - 49
    48
    3150
    MRI/T2200 28R
    3
    26 - 28
    82
    3185
    MRI/T4000 15R4
    6
    15 - 15.4
    150
    3220

    SIEI西威變頻器ADL系列參數:
